FRP Blowerพัดลมไฟเบอร์กลาส
ออกแบบและผลิตพัดลมแรงเหวี่ยงด้วยโครงสร้างไฟเบอร์กลาส สำหรับลำเลียงอากาศและไอสารเคมีในระบบระบายอากาศ ระบบดูดไอ และระบบบำบัดมลพิษทางอากาศ
FRP Blower คืออะไร
FRP Blower คือพัดลมแรงเหวี่ยงที่ใช้ชิ้นส่วนตัวเรือนจากพลาสติกเสริมใยแก้ว เหมาะกับงานดูดอากาศที่มีไอสารเคมี ความชื้น หรือสภาวะที่ต้องพิจารณาความต้านทานการกัดกร่อนมากกว่าพัดลมโลหะทั่วไป

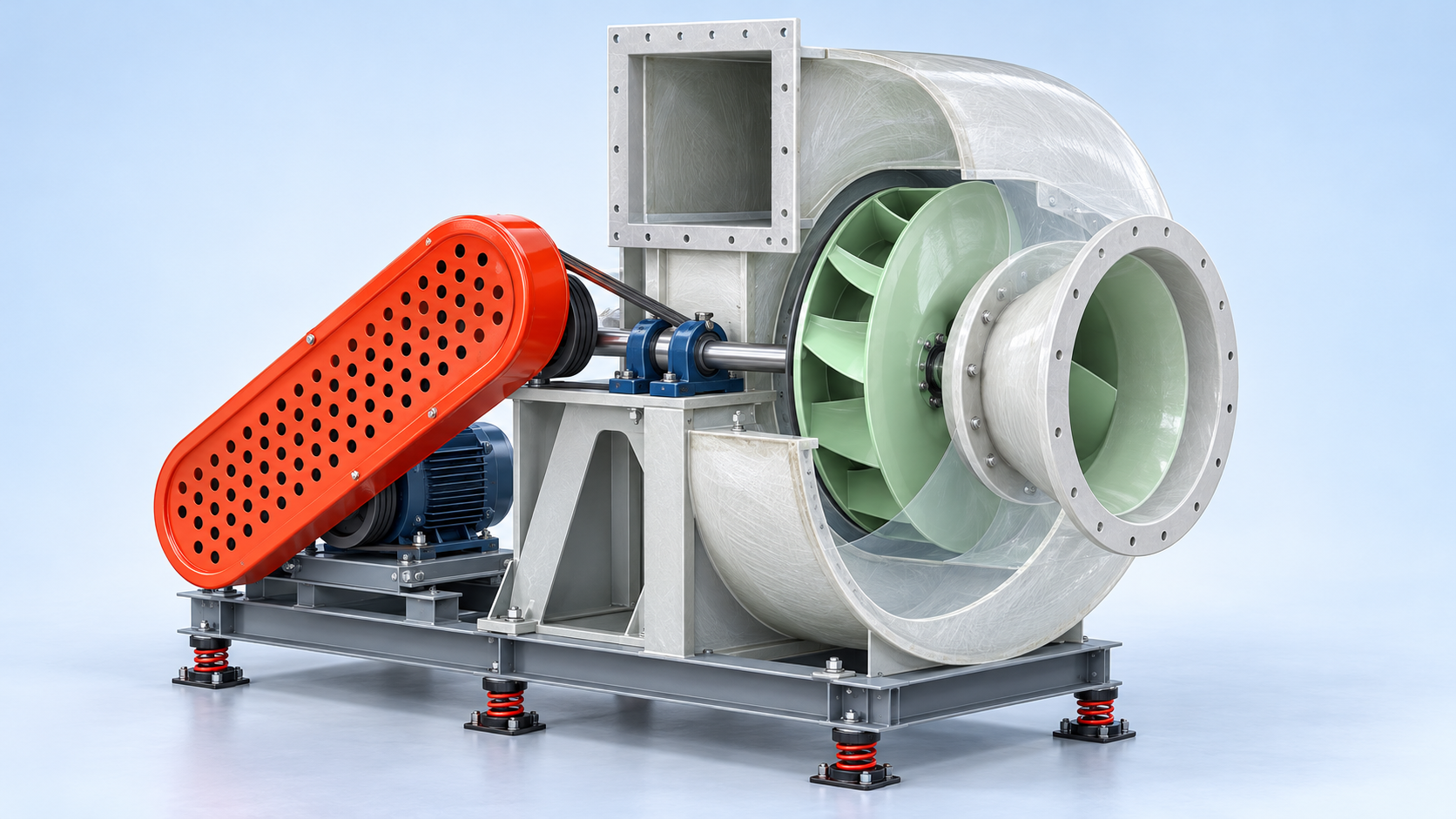

Inlet Flange & Cone
หน้าแปลนและกรวยทางลมเข้า ช่วยนำอากาศเข้าสู่ศูนย์กลางใบพัดอย่างต่อเนื่อง
Backward-curved Impeller
ใบพัดโค้งถอยหลัง สร้างอัตราการไหลและแรงดันตามจุดทำงานที่ออกแบบ
FRP Volute Housing
ตัวเรือนทรงก้นหอยผลิตด้วย FRP เพื่อรองรับอากาศที่มีความชื้นและไอสารกัดกร่อน
Outlet Flange
หน้าแปลนลมออกสำหรับต่อเข้ากับระบบท่อหรืออุปกรณ์บำบัดอากาศในลำดับถัดไป
Shaft & Bearing
เพลาและชุดตลับลูกปืนรองรับการหมุนของใบพัด พร้อมรักษาแนวศูนย์ของชุดขับ
Belt, Pulley & Guard
ชุดสายพาน–พูลเลย์ถ่ายทอดกำลังจากมอเตอร์ โดยมีฝาครอบช่วยป้องกันส่วนหมุน
Electric Motor
ต้นกำลังของ Blower เลือกขนาดให้สอดคล้องกับปริมาณลม แรงดัน และประสิทธิภาพระบบ
Base & Vibration Isolator
ฐานรองเครื่องและอุปกรณ์ลดแรงสั่นสะเทือน ช่วยให้ชุด Blower ติดตั้งได้มั่นคง
โครงสร้างที่ออกแบบสำหรับงานอากาศกัดกร่อน
องค์ประกอบหลักอ้างอิงจากแคตตาล็อก TCS Blower และควรยืนยันรายละเอียดวัสดุก่อนผลิตให้ตรงกับสารและสภาวะใช้งานของแต่ละโครงการ
FRP Housing
ตัวเรือนผลิตด้วยไฟเบอร์กลาสและเรซินที่เลือกให้เหมาะกับสภาวะการกัดกร่อนของระบบ
Backward-Curved Impeller
ใบพัดแบบโค้งถอยหลัง พร้อมตรวจสมดุลทั้งแบบ Static และ Dynamic ก่อนใช้งาน
Inlet & Outlet Flange
หน้าแปลนทางเข้าและทางออกช่วยให้ต่อเข้ากับระบบท่อและ Flexible Joint ได้สะดวก
Shaft Seal
ชุดซีลเพลาภายในตัวเรือน FRP ช่วยรองรับการดูดอากาศที่มีการปนเปื้อน
ข้อมูลสำคัญก่อนเลือกรุ่นและออกแบบ
รุ่นที่มี Flow Rate ใกล้เคียงกันอาจให้แรงดันต่างกัน จึงควรพิจารณาจุดทำงานของระบบร่วมกับข้อมูลอากาศและหน้างาน
ปริมาณลม
ระบุ Flow Rate ที่ต้องการ เช่น m³/s, m³/min หรือ CMH พร้อมเผื่อการรั่วและการปรับสมดุล
ข้อมูลหลักสำหรับกำหนดขนาด Blowerแรงดันระบบ
รวมแรงต้านจาก Hood, Duct, Scrubber, Filter, Damper และอุปกรณ์ทั้งหมดในระบบ
ใช้กำหนด Total Static Pressureองค์ประกอบอากาศ
แจ้งชนิดสาร ความเข้มข้น อุณหภูมิ ความชื้น ละออง และฝุ่นที่อาจผ่าน Blower
ใช้เลือก Resin และวัสดุชิ้นส่วนรูปแบบติดตั้ง
ระบุทิศหมุน ตำแหน่งทางออก ขนาดหน้าแปลน พื้นที่วางเครื่อง และระบบไฟฟ้า
ใช้จัด Layout และตำแหน่ง Serviceตารางรุ่น FRP Blower
ข้อมูลด้านล่างสรุปจากแคตตาล็อก TCS Blower เพื่อช่วยคัดกรองรุ่นเบื้องต้น สามารถค้นหาด้วยชื่อรุ่นหรือเลือกช่วงขนาดได้
| Model | Max Flow Rate (m³/s) | Head (mm.Wg) | Running Speed (RPM) | Motor Power (HP) | Inlet (mm) | Outlet (mm) | Transmission |
|---|---|---|---|---|---|---|---|
| TC-201 | 0.15 | 32 | 2500 | 0.5 | 220 | 220 | Belt |
| TC-202 | 0.13 | 36 | 2500 | 0.5 | 220 | 220 | Belt |
| TC-251 | 0.24 | 48 | 2500 | 1 | 255 | 255 | Belt |
| TC-252 | 0.21 | 70 | 2500 | 1 | 255 | 255 | Belt |
| TC-301 | 0.53 | 68 | 2500 | 2 | 320 | 320 | Belt |
| TC-302 | 0.43 | 85 | 2500 | 2 | 320 | 320 | Belt |
| TC-351 | 0.75 | 95 | 2400 | 3 | 360 | 360 | Belt |
| TC-352 | 0.56 | 110 | 2400 | 3 | 360 | 360 | Belt |
| TC-451 | 1.82 | 122 | 2200 | 5.5 | 455 | 455 | Belt |
| TC-452 | 0.80 | 153 | 2200 | 5.5 | 455 | 455 | Belt |
| TC-501 | 2.10 | 128 | 2100 | 15 | 520 | 355 × 520 | Belt |
| TC-502 | 1.31 | 165 | 2100 | 15 | 520 | 355 × 520 | Belt |
| TC-601 | 3.34 | 135 | 1700 | 20 | 620 | 420 × 620 | Belt |
| TC-602 | 1.45 | 172 | 1700 | 20 | 620 | 420 × 620 | Belt |
| TC-701 | 4.75 | 140 | 1550 | 25 | 710 | 520 × 710 | Belt |
| TC-702 | 2.63 | 176 | 1550 | 25 | 710 | 520 × 710 | Belt |
| TC-801 | 6.50 | 145 | 1400 | 30 | 820 | 560 × 820 | Belt |
| TC-802 | 4.30 | 165 | 1400 | 30 | 820 | 560 × 820 | Belt |
| TC-901 | 8.60 | 175 | 1300 | 40 | 910 | 700 × 910 | Belt |
| TC-902 | 5.50 | 215 | 1300 | 40 | 910 | 700 × 911 | Belt |
| TC-1001 | 11.20 | 184 | 1250 | 50 | 1050 | 720 × 1050 | Belt |
| TC-1002 | 7.10 | 260 | 1250 | 50 | 1050 | 720 × 1051 | Belt |
| TC-1201 | 13.30 | 280 | 1000 | 75 | 1100 | 815 × 1200 | Belt |
| TC-1202 | 8.64 | 260 | 1000 | 75 | 1100 | 815 × 1200 | Belt |
| TC-1401 | 28.00 | 150 | 900 | 100 | 1450 | 820 × 1450 | Belt |
| TC-1402 | 15.50 | 200 | 900 | 100 | 1450 | 820 × 1450 | Belt |

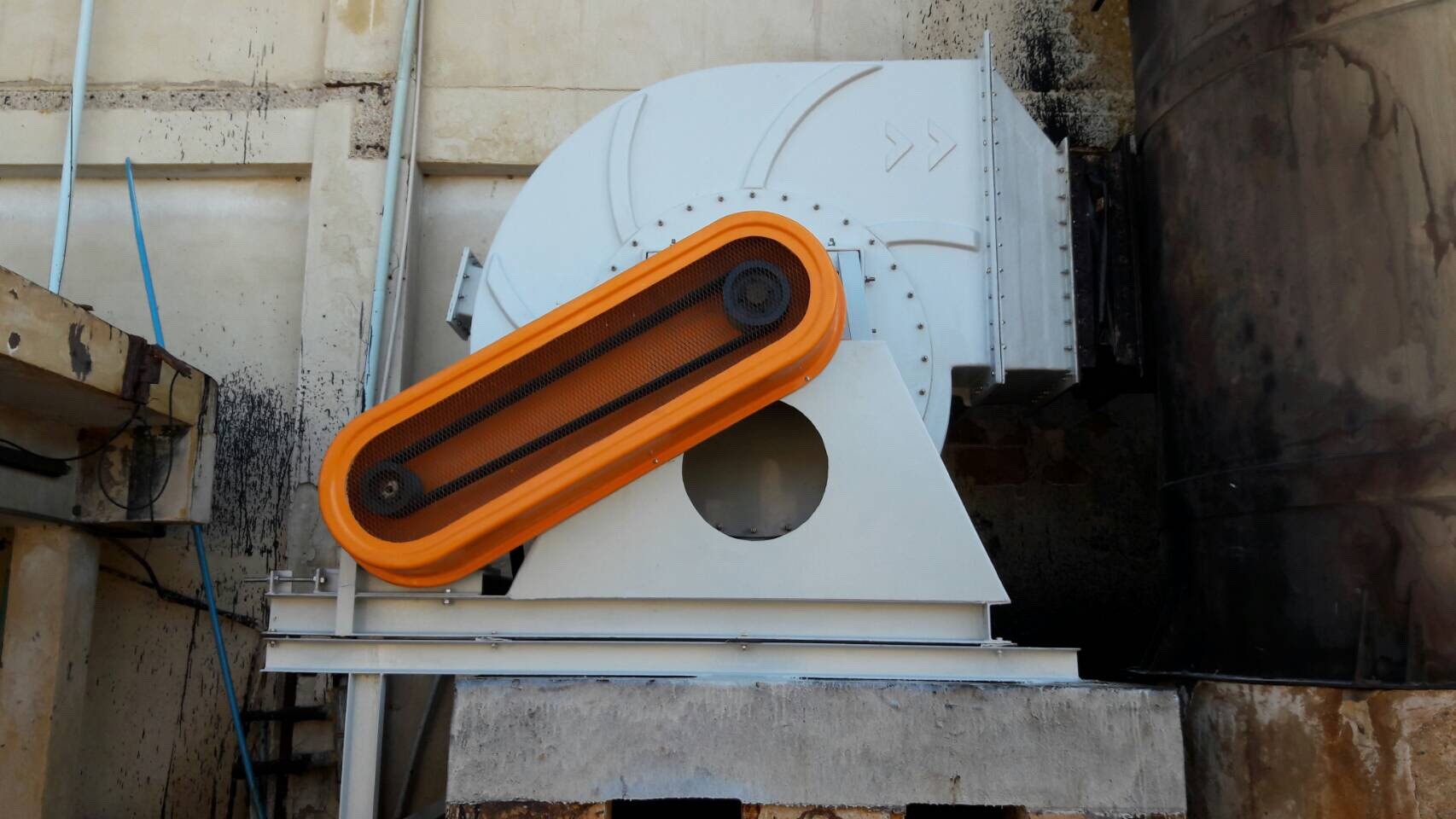

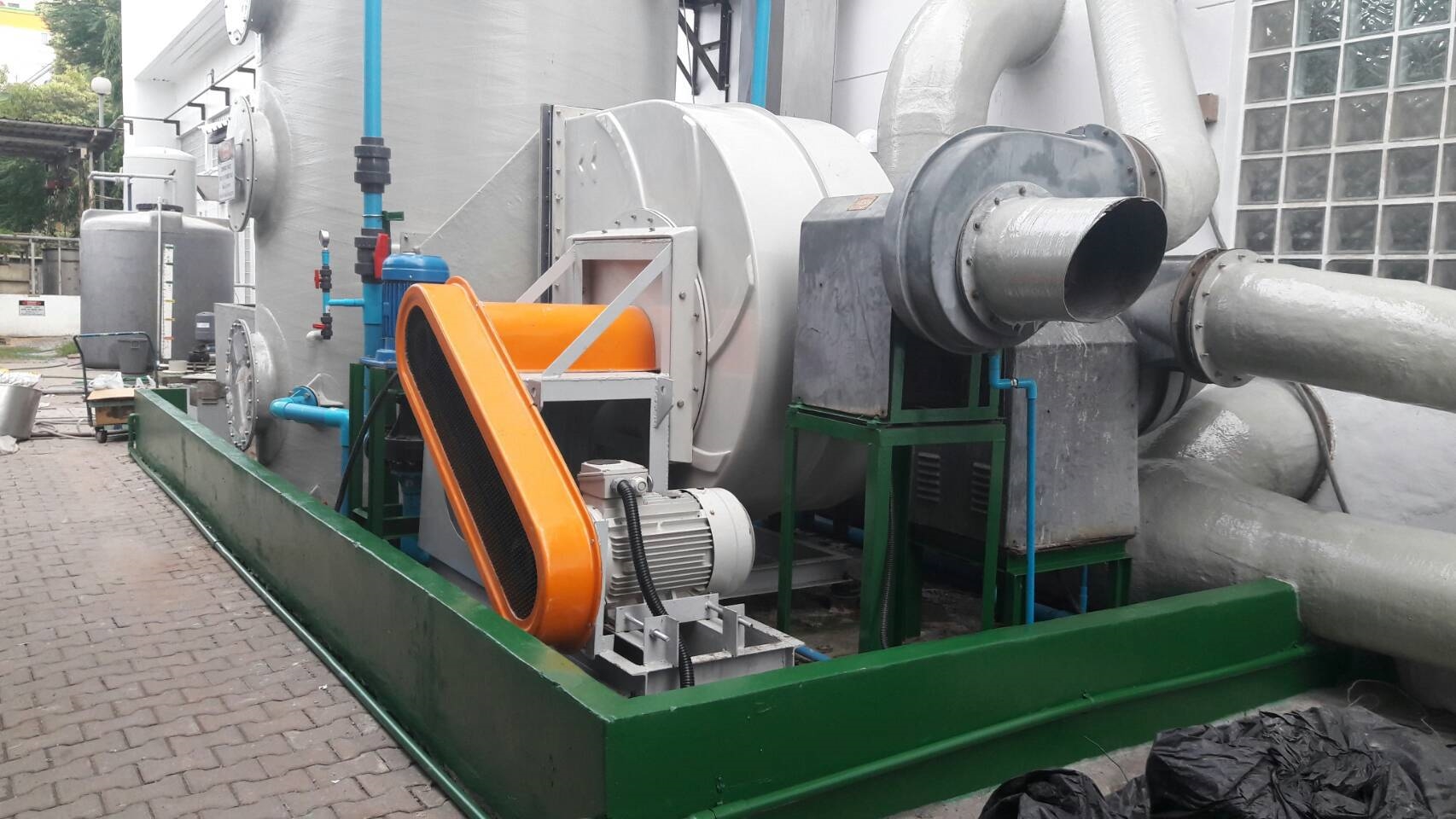

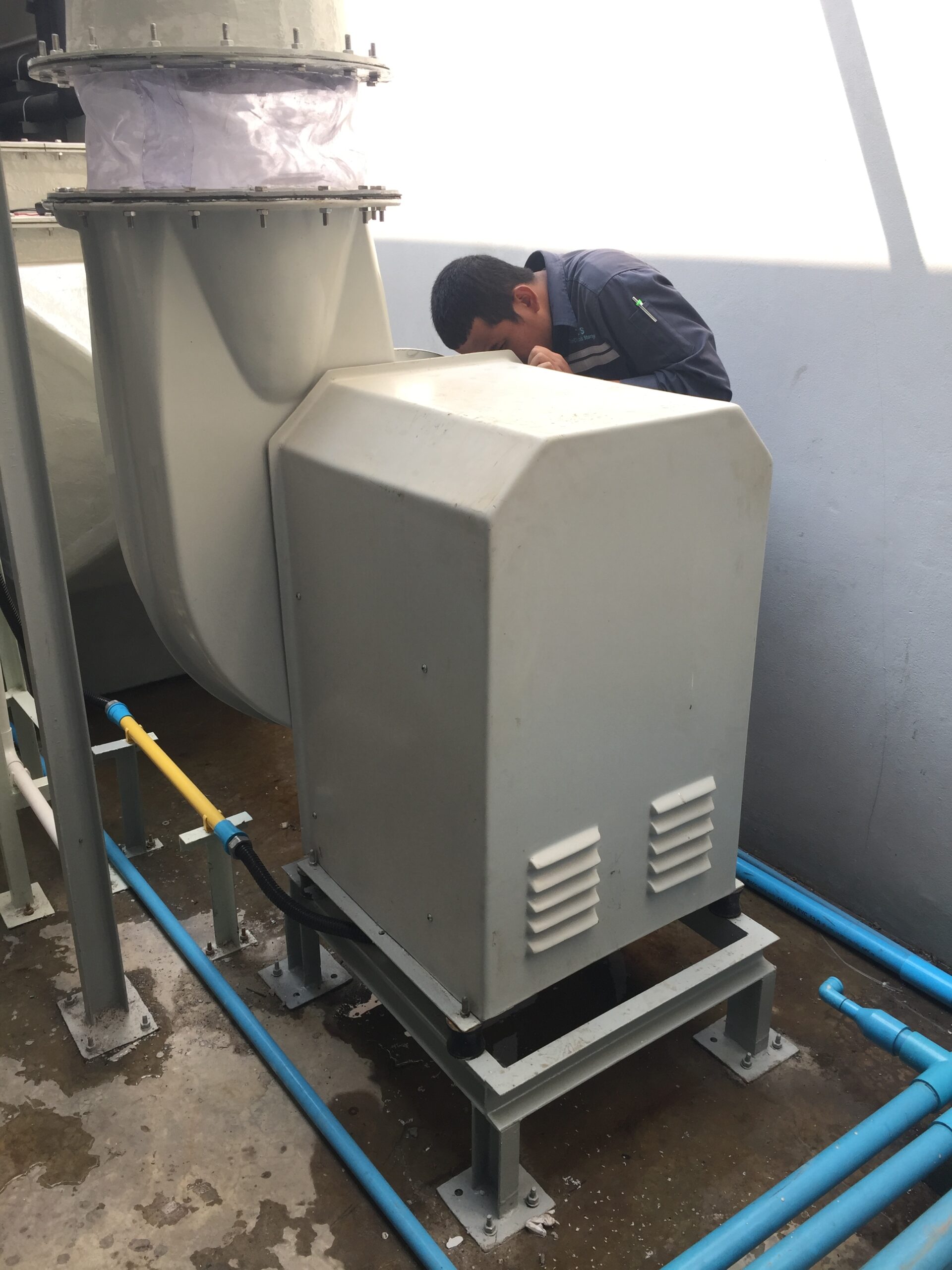

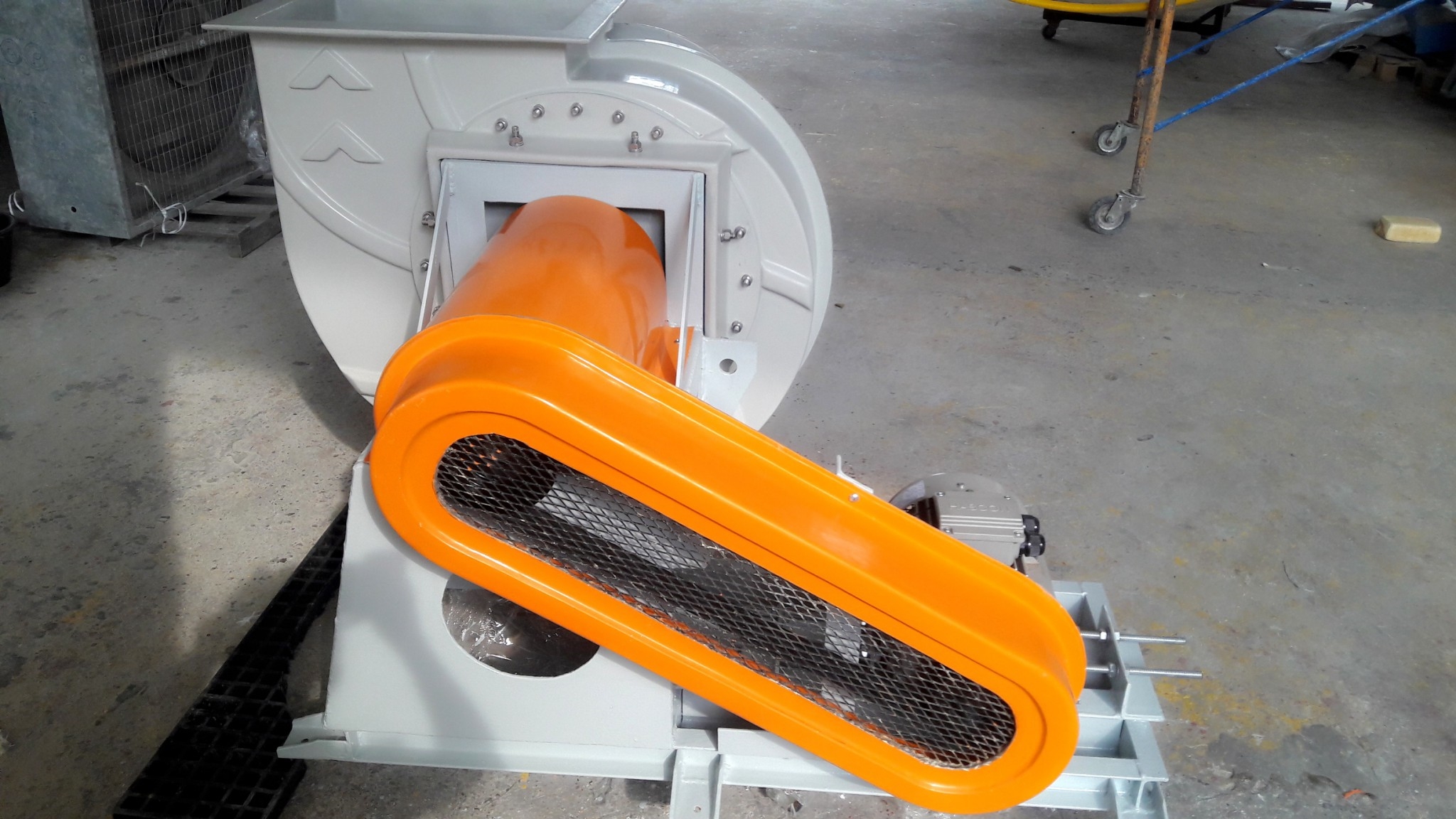

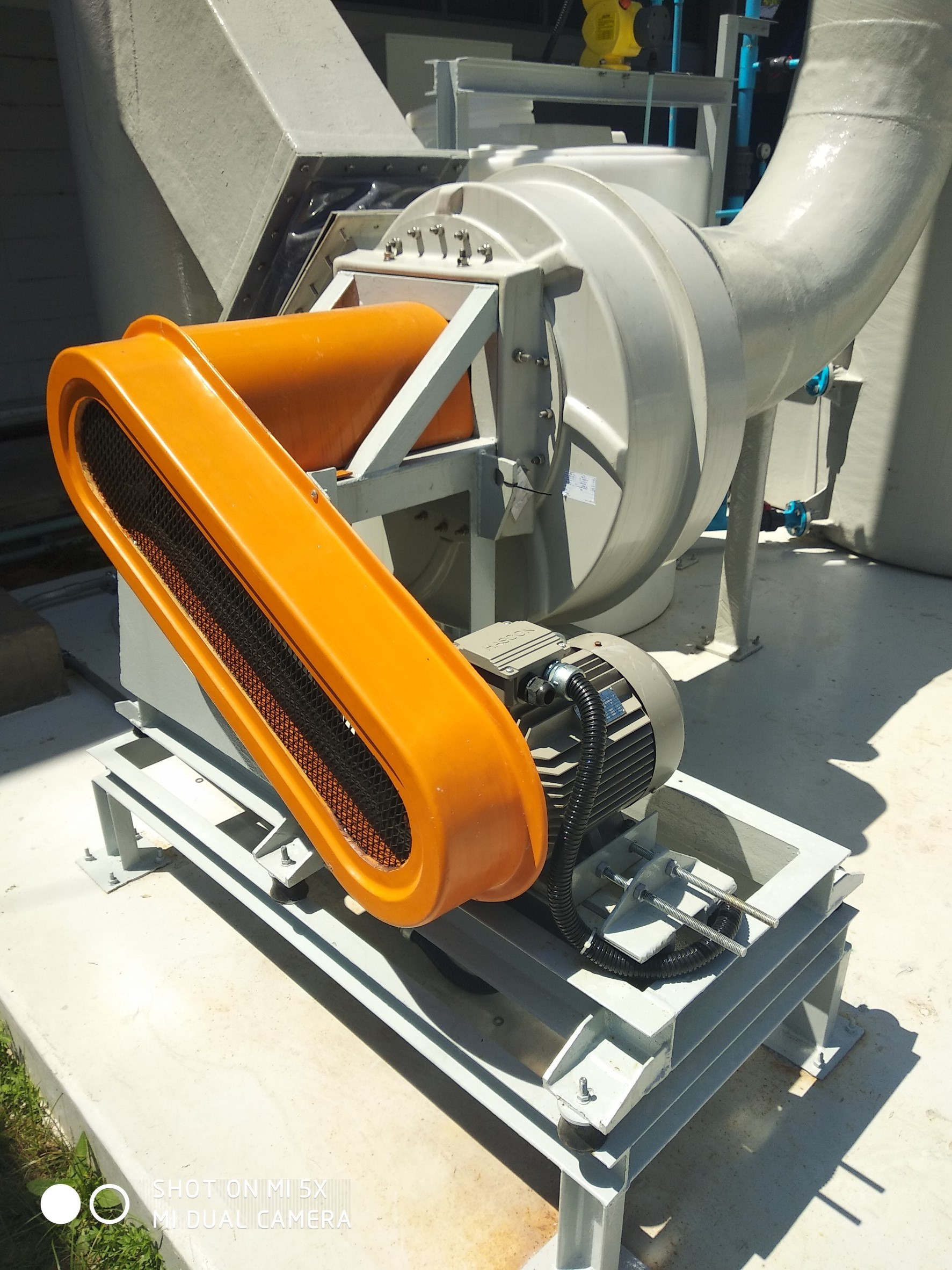

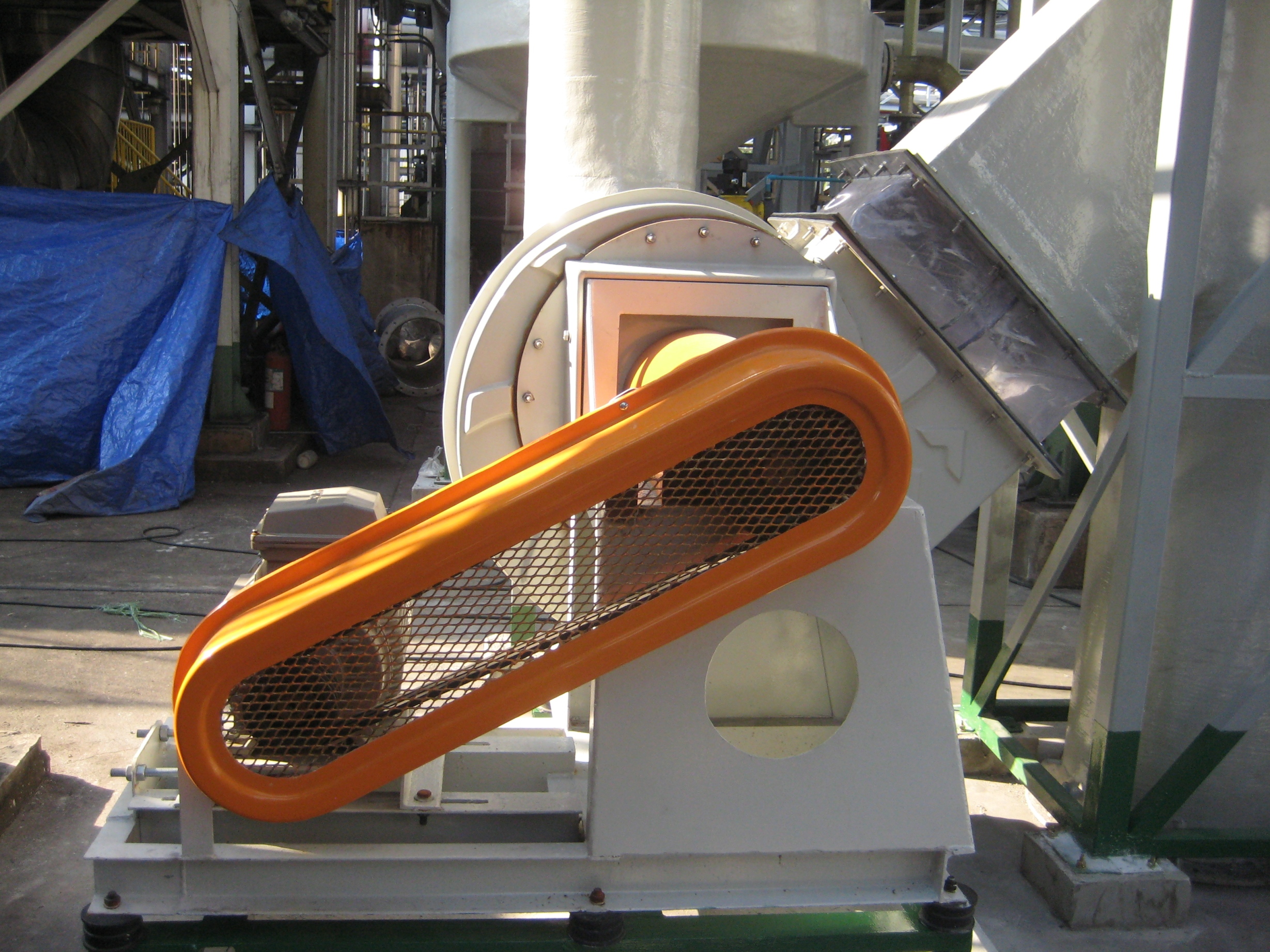

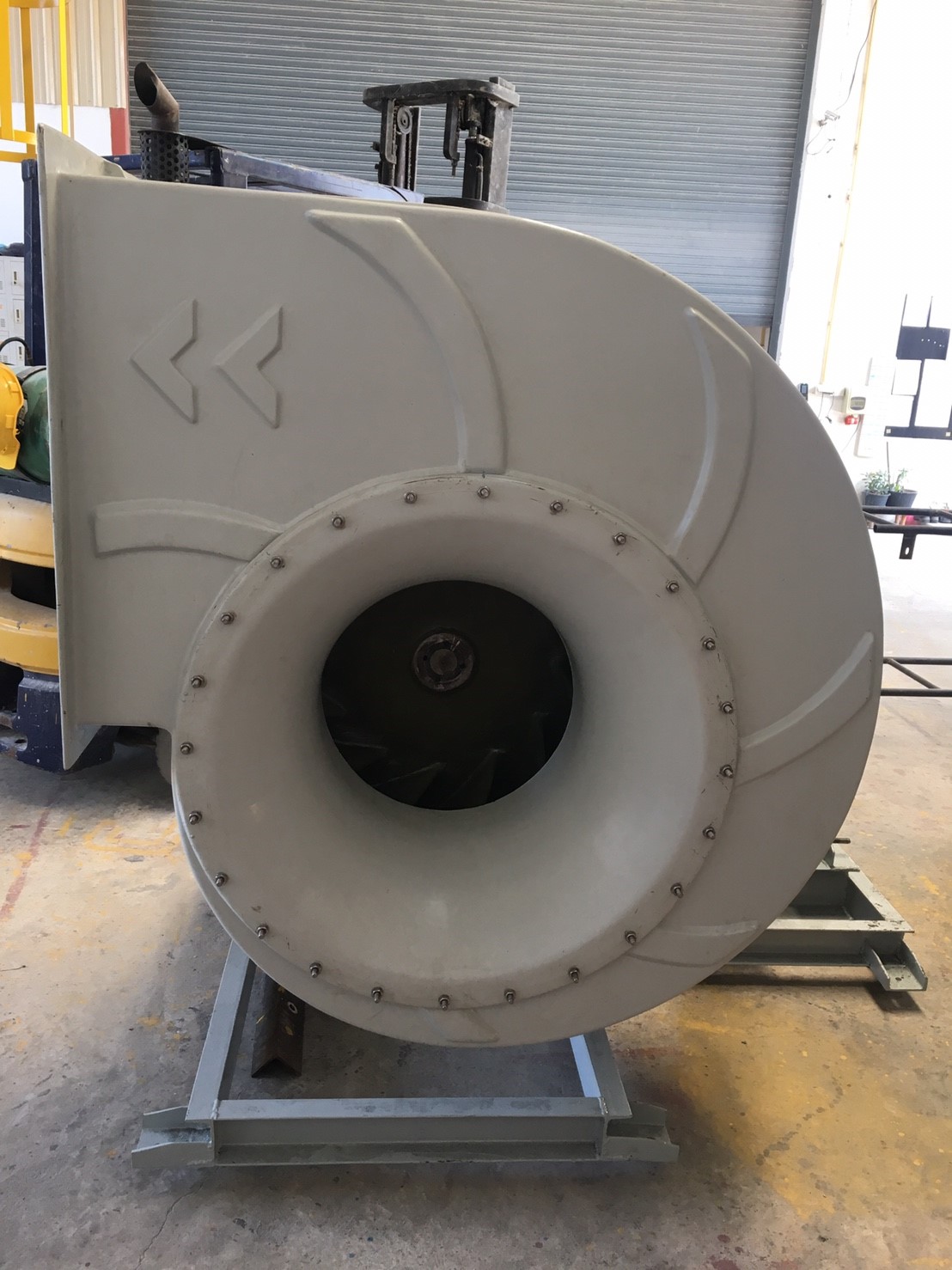

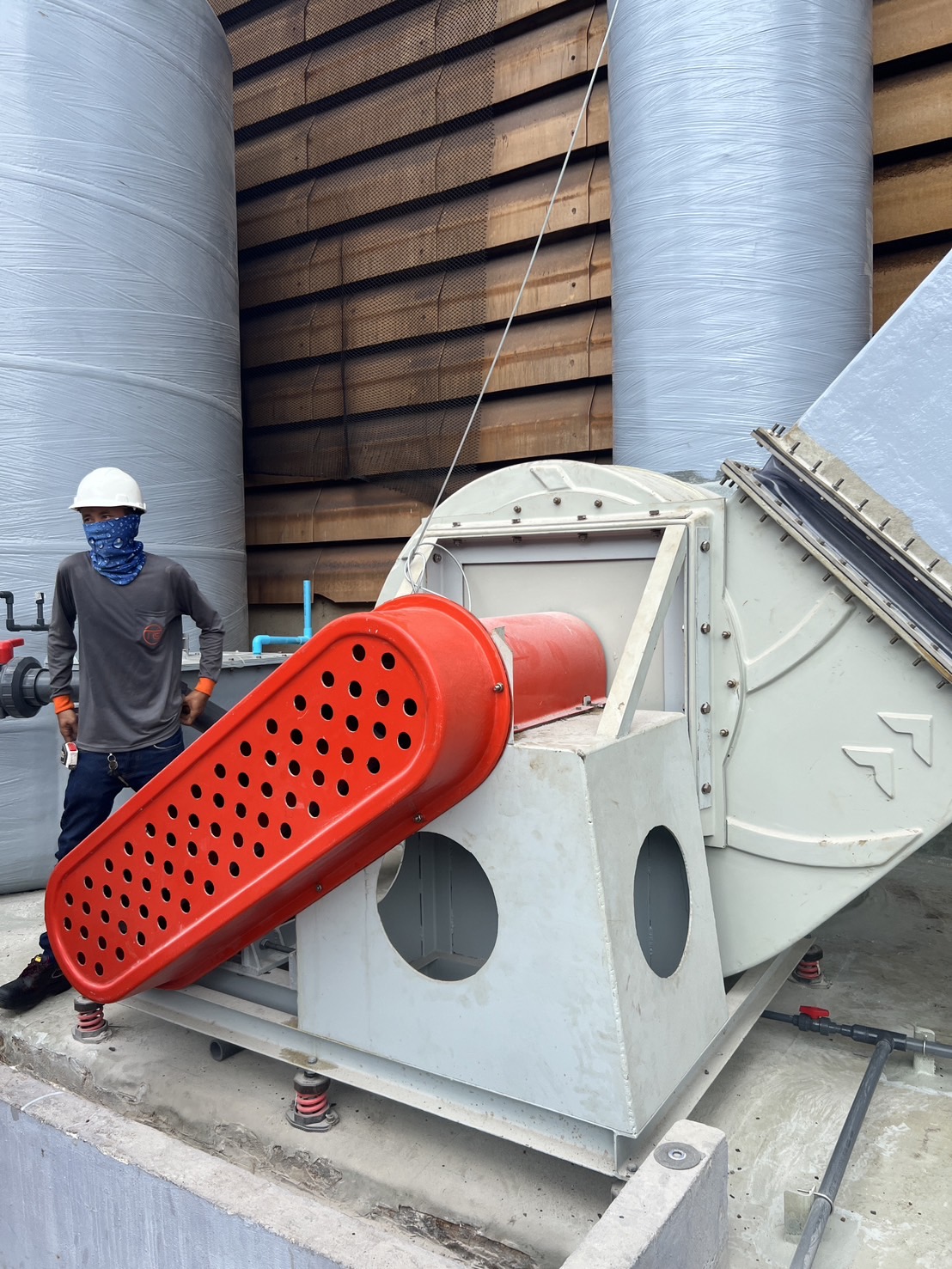

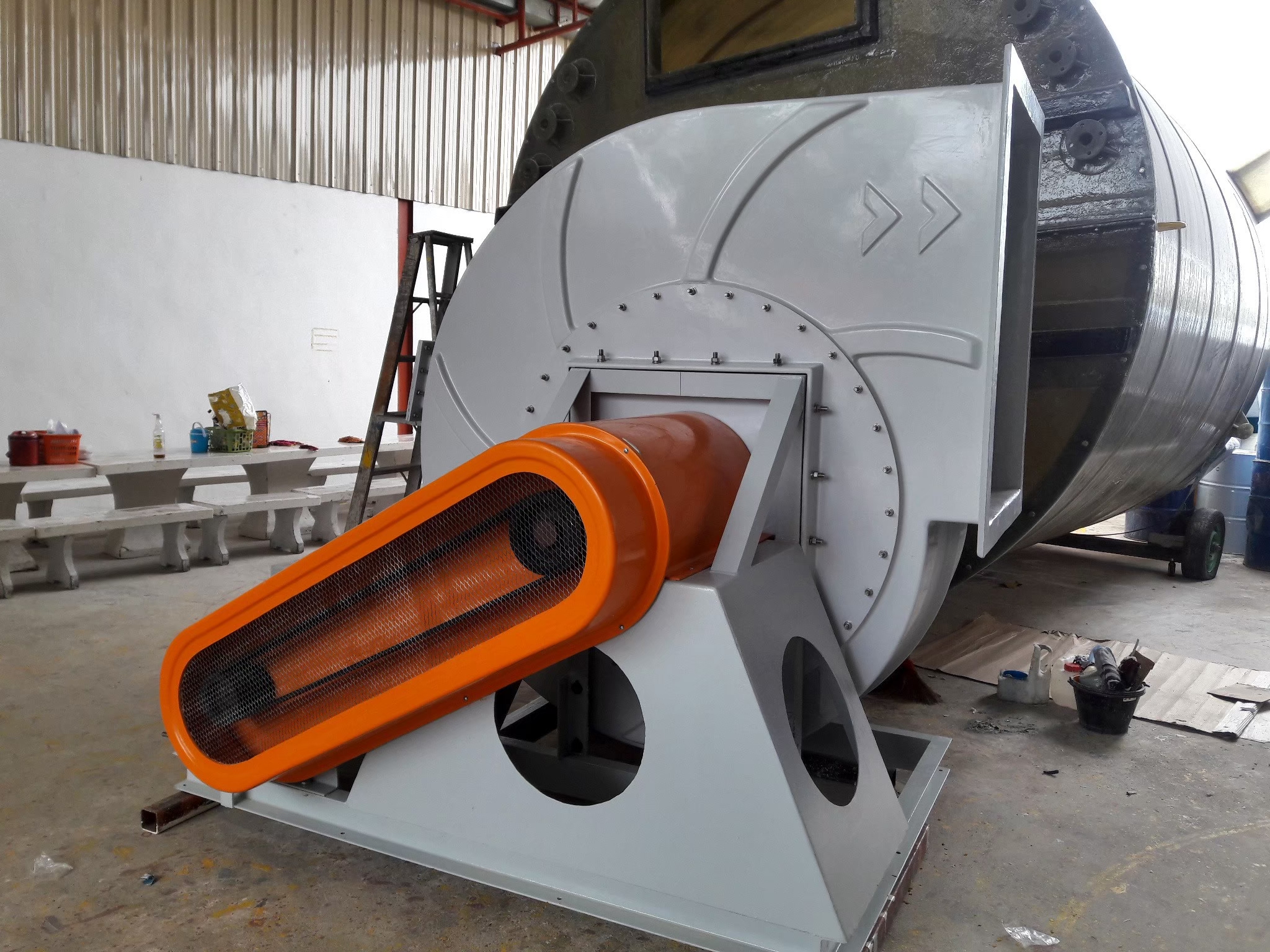

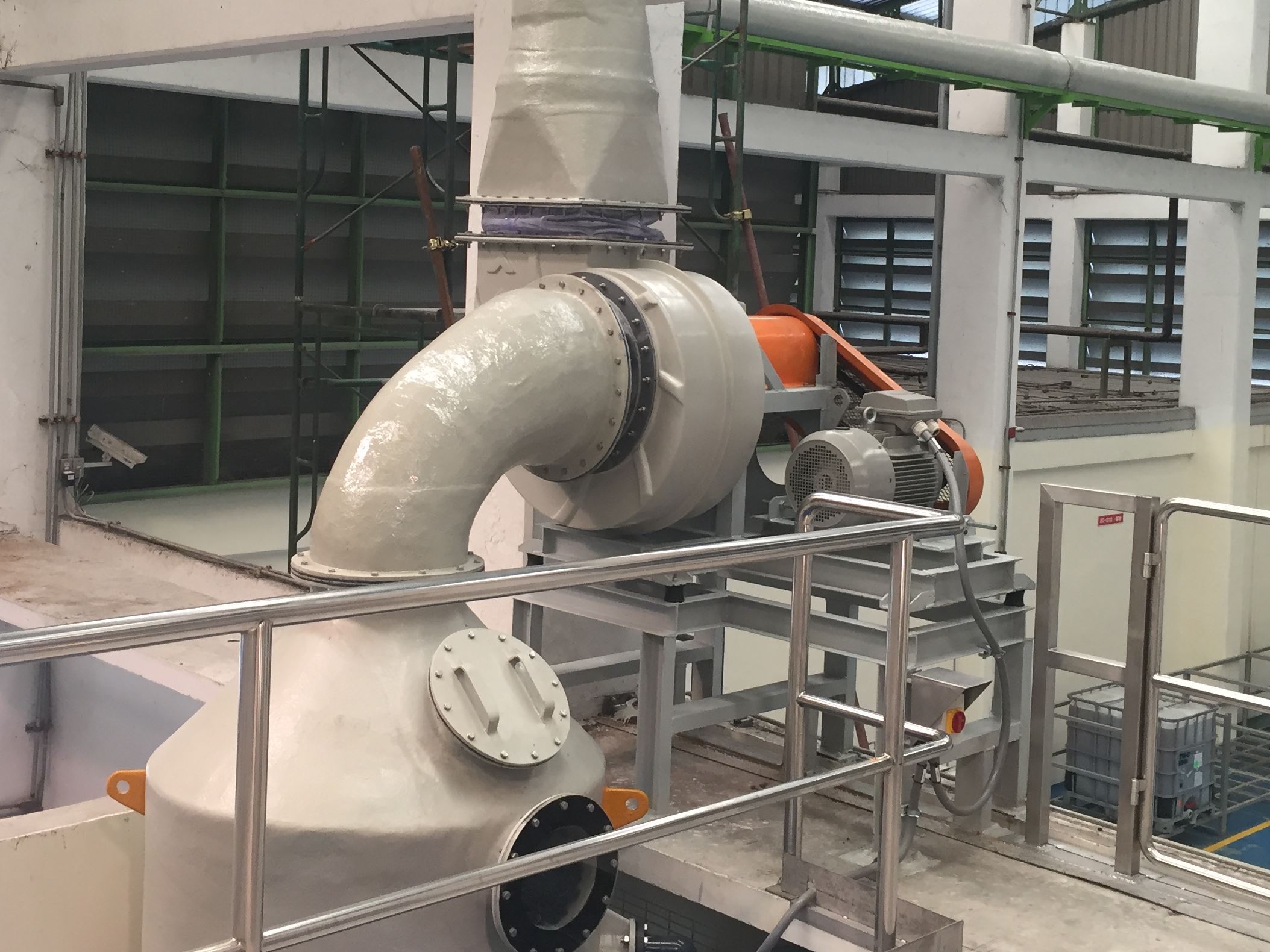

ตัวอย่างงาน FRP Blower บางส่วนของเรา
ภาพตัวอย่างครอบคลุมทั้งงานผลิตในโรงงาน ชุด Blower ก่อนส่งมอบ และการติดตั้งร่วมกับระบบท่อและอุปกรณ์บำบัดอากาศ
ส่งข้อมูลระบบเพื่อประเมิน FRP Blower
แจ้ง Flow Rate, แรงดันที่ต้องการ, ชนิดไอสารเคมี, อุณหภูมิ, รูปแบบท่อ และพื้นที่ติดตั้ง ทีมวิศวกรจะช่วยตรวจข้อมูลและคัดเลือกรุ่นเบื้องต้น
