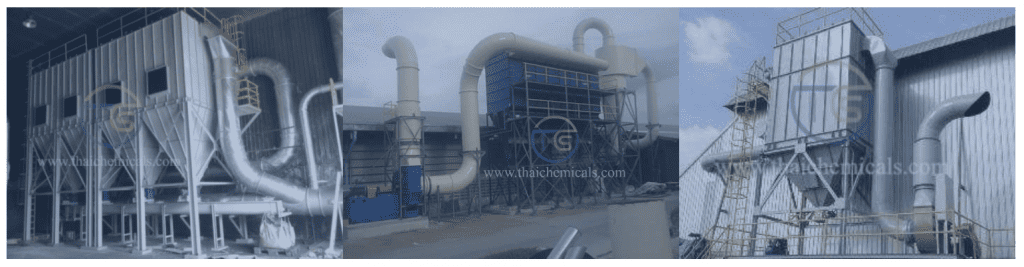

ระบบกำจัดฝุ่น
Dust Collector
ออกแบบ ผลิต และติดตั้งระบบ Bag Filter สำหรับดักจับฝุ่นและอนุภาคจากกระบวนการผลิต โดยทีมวิศวกรจะประเมินชนิดฝุ่น ปริมาณลม อุณหภูมิ และสภาวะหน้างานก่อนกำหนดรูปแบบระบบ
Bag Filter หรือ Dust Collector คืออะไร
Bag Filter คือระบบกำจัดฝุ่นที่ให้อากาศปนเปื้อนไหลผ่านถุงกรอง ฝุ่นจะถูกดักไว้บนผิวถุง ขณะที่อากาศที่ผ่านการกรองจะถูกรวบรวมและระบายออกจากระบบ
ระบบที่มีประสิทธิภาพต้องออกแบบร่วมกันทั้ง Hood และท่อดูด ตัวเรือนถุงกรอง ระบบ Pulse Jet ฮอปเปอร์ ชุดระบายฝุ่น พัดลม และปล่องระบายอากาศ
- เลือกชนิดถุงกรองให้เหมาะกับฝุ่น อุณหภูมิ และความชื้น
- คำนวณ Air-to-Cloth Ratio และแรงดันตกคร่อมของระบบ
- ออกแบบการระบายและจัดเก็บฝุ่นให้ปลอดภัยต่อการใช้งาน
Green Sphere ระบบงานวิศวกรรมของ TCS
Green Sphere คือแบรนด์งานระบบของบริษัท ไทย เคมีคอล สโตเรจ จำกัด สำหรับโซลูชันควบคุมมลพิษทางอากาศที่เชื่อมการออกแบบ การผลิต และการติดตั้งเข้าด้วยกัน โดยระบบ Dust Collector จะพัฒนาจากชนิดฝุ่น กระบวนการ และพื้นที่จริงของแต่ละโรงงาน
เรามองระบบทั้งชุด ไม่ใช่เฉพาะตัวถังกรอง เพื่อให้ Hood งานท่อ ชุดถุงกรอง ระบบ Pulse Jet พัดลม และการเข้าถึงเพื่อบำรุงรักษาทำงานร่วมกันอย่างเหมาะสม
หลักการทำงานของระบบ Bag Filter
ลำดับและอุปกรณ์อาจแตกต่างกันตามชนิดฝุ่นและกระบวนการ แต่ระบบโดยทั่วไปประกอบด้วยขั้นตอนสำคัญดังนี้
รับฝุ่นจากแหล่งกำเนิด
Hood หรือจุดดูดรับฝุ่นที่เกิดจากเครื่องจักรและกระบวนการผลิตเข้าสู่ระบบ
ลำเลียงอากาศปนเปื้อน
พัดลมสร้างแรงดูดให้อากาศปนฝุ่นเคลื่อนผ่านงานท่อเข้าสู่ตัวถังกรอง
กรองด้วยถุงกรอง
อากาศไหลผ่านผิวถุงกรอง ฝุ่นถูกดักไว้ด้านนอก ส่วนอากาศสะอาดผ่านเข้าสู่ Clean Air Plenum
ทำความสะอาดด้วย Pulse Jet
ลมอัดถูกปล่อยเป็นจังหวะเพื่อสลัดฝุ่นออกจากผิวถุงกรองและช่วยควบคุมแรงดันตกคร่อม
ระบายฝุ่นและอากาศสะอาด
ฝุ่นตกสู่ฮอปเปอร์และถูกระบายออก ขณะที่อากาศผ่านการกรองถูกส่งออกทางพัดลมและปล่อง

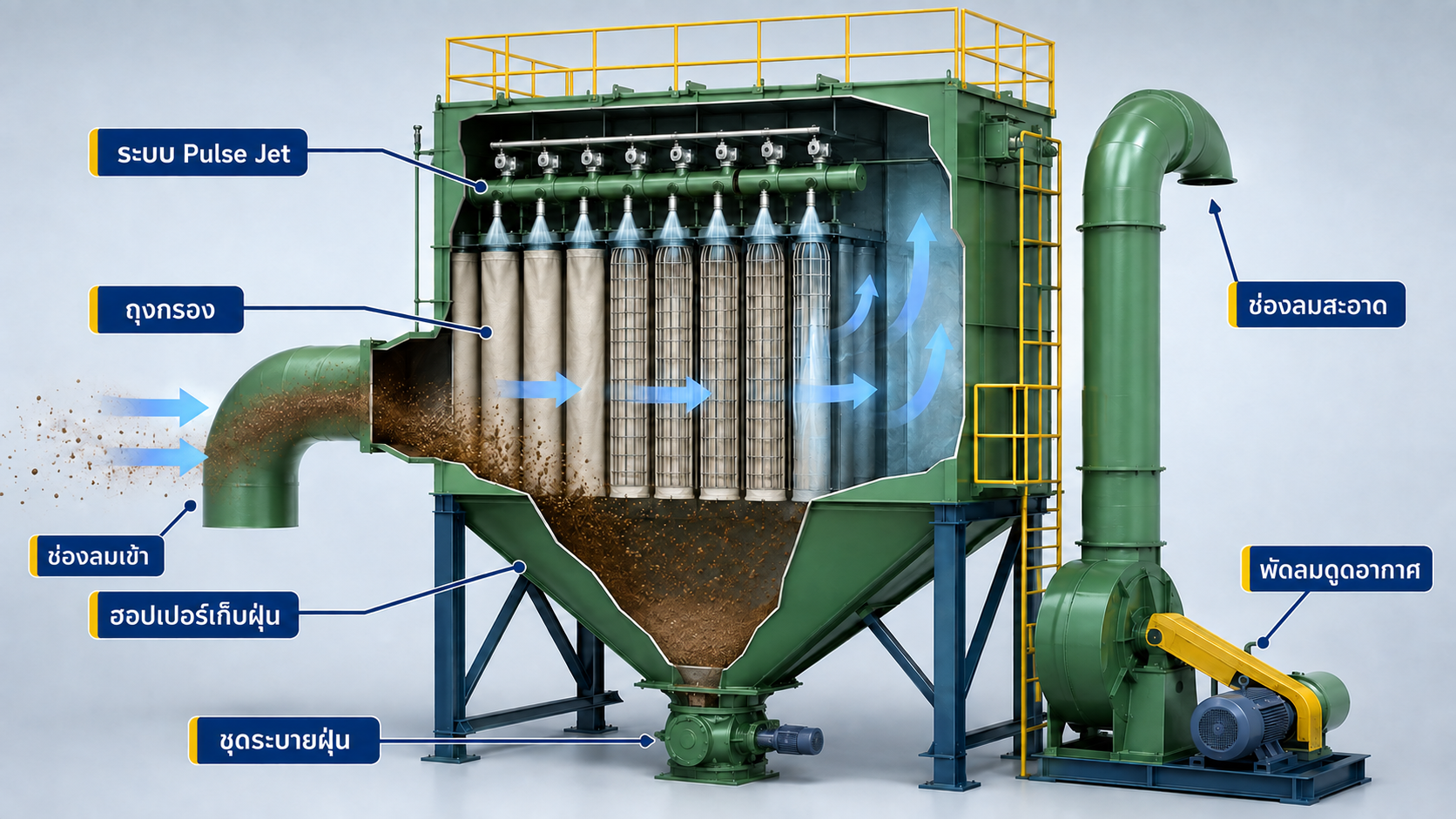

องค์ประกอบหลักภายใน Dust Collector
ภาพ Cutaway ด้านบนแสดงตำแหน่งอุปกรณ์หลักที่ต้องออกแบบให้สัมพันธ์กันทั้งด้านประสิทธิภาพและการบำรุงรักษา
ข้อมูลสำคัญก่อนเลือกระบบ
Dust Collector แต่ละระบบต้องออกแบบจากข้อมูลกระบวนการจริง ทีมวิศวกรจึงพิจารณาปัจจัยต่อไปนี้ร่วมกัน
ชนิดและคุณสมบัติของฝุ่น
ขนาดอนุภาค ความเข้มข้น ความเหนียว ความชื้น การกัดกร่อน และความไวไฟของฝุ่น
ปริมาณลมและอุณหภูมิ
อัตราการไหลจริง ช่วงการเปลี่ยนแปลง อุณหภูมิ ความชื้น และแรงดันในระบบ
ถุงกรองและค่าเป้าหมาย
เลือกวัสดุ พื้นที่กรอง และรูปแบบการทำความสะอาดให้เหมาะกับค่าฝุ่นขาออกที่ต้องการ
พื้นที่และความปลอดภัย
ตำแหน่งติดตั้ง ทางเดินบำรุงรักษา เสียง การสั่นสะเทือน และการจัดการความเสี่ยงเฉพาะหน้างาน
จุดเด่นของระบบกำจัดฝุ่นแบบถุงกรอง
เมื่อเลือกสื่อกรองและออกแบบระบบอย่างเหมาะสม Bag Filter สามารถรองรับงานอุตสาหกรรมได้หลากหลาย
พื้นที่ถุงกรองช่วยเพิ่มโอกาสการดักจับอนุภาคก่อนระบายอากาศออก
ฝุ่นที่รวบรวมได้สามารถจัดเก็บหรือจัดการต่อโดยไม่เกิดน้ำทิ้งจากการกรอง
ระบบ Pulse Jet ช่วยทำความสะอาดถุงกรองระหว่างการเดินระบบตามเงื่อนไขที่ออกแบบ
เลือกจำนวนถุง วัสดุกรอง ขนาดตัวถัง และอุปกรณ์ระบายฝุ่นตามข้อมูลจริง
ตารางรุ่น Bag Filter
| รุ่น | อัตราการไหลCFM | อัตราการไหลCMM | อัตราการไหลCMH | ขนาดถุงกรองมม. |
|---|---|---|---|---|
| TCS-BF-42 | 5,297 | 150 | 9,000 | 150 |
| TCS-BF-60 | 7,063 | 200 | 12,000 | 150 |
| TCS-BF-70 | 8,829 | 250 | 15,000 | 150 |
| TCS-BF-84 | 10,595 | 300 | 18,000 | 150 |
| TCS-BF-100 | 12,360 | 350 | 21,000 | 150 |
| TCS-BF-120 | 14,126 | 400 | 24,000 | 150 |
| TCS-BF-130 | 15,892 | 450 | 27,000 | 150 |
| TCS-BF-140 | 17,658 | 500 | 30,000 | 150 |
| TCS-BF-156 | 19,423 | 550 | 33,000 | 150 |
| TCS-BF-168 | 21,189 | 600 | 36,000 | 150 |
| TCS-BF-196 | 22,955 | 650 | 39,000 | 150 |
| TCS-BF-200 | 24,721 | 700 | 42,000 | 150 |
| TCS-BF-210 | 26,486 | 750 | 45,000 | 150 |
| TCS-BF-224 | 28,252 | 800 | 48,000 | 150 |
| TCS-BF-240 | 30,018 | 850 | 51,000 | 150 |
| TCS-BF-260 | 31,784 | 900 | 54,000 | 150 |
| TCS-BF-270 | 33,549 | 950 | 57,000 | 150 |
| TCS-BF-280 | 35,315 | 1,000 | 60,000 | 150 |
| TCS-BF-360 | 42,378 | 1,200 | 72,000 | 150 |
| TCS-BF-432 | 52,973 | 1,500 | 90,000 | 150 |
ค่ารุ่นมาตรฐานใช้สำหรับการพิจารณาเบื้องต้น การเลือกรุ่นจริงขึ้นอยู่กับชนิดฝุ่น ปริมาณลม อุณหภูมิ และสภาวะหน้างาน

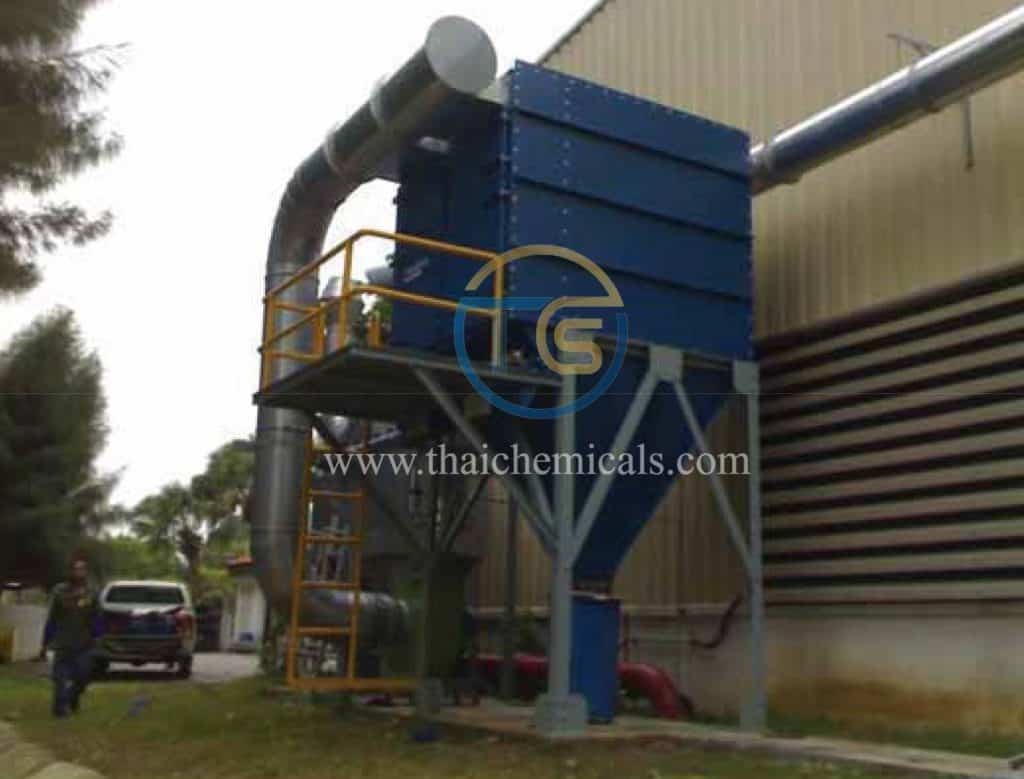

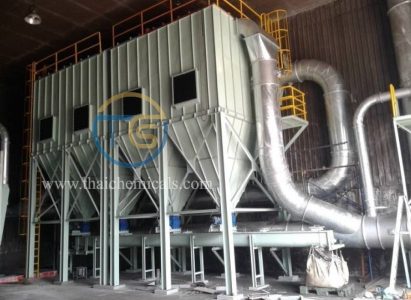

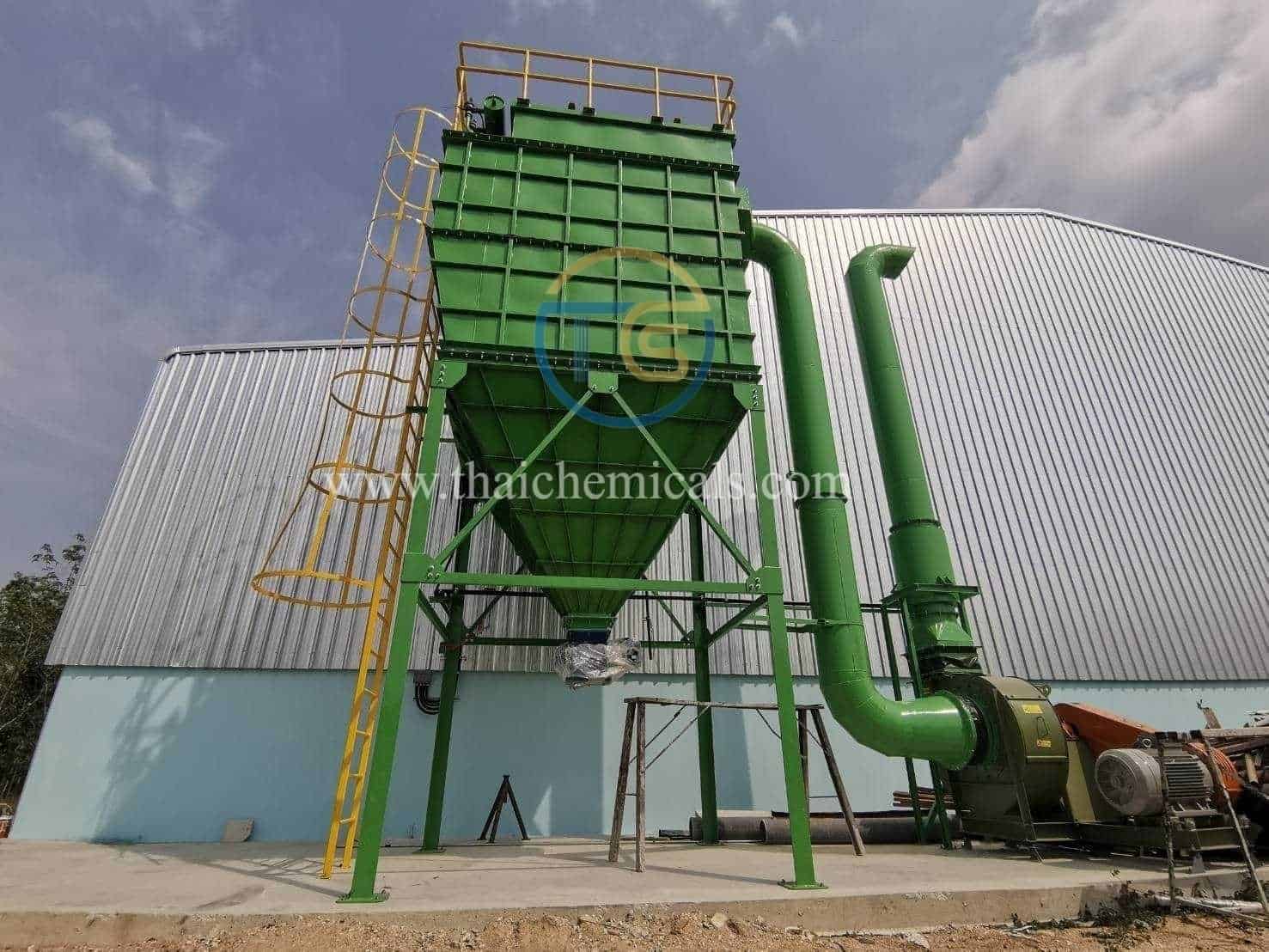

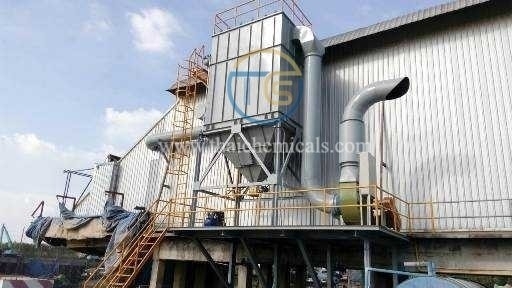

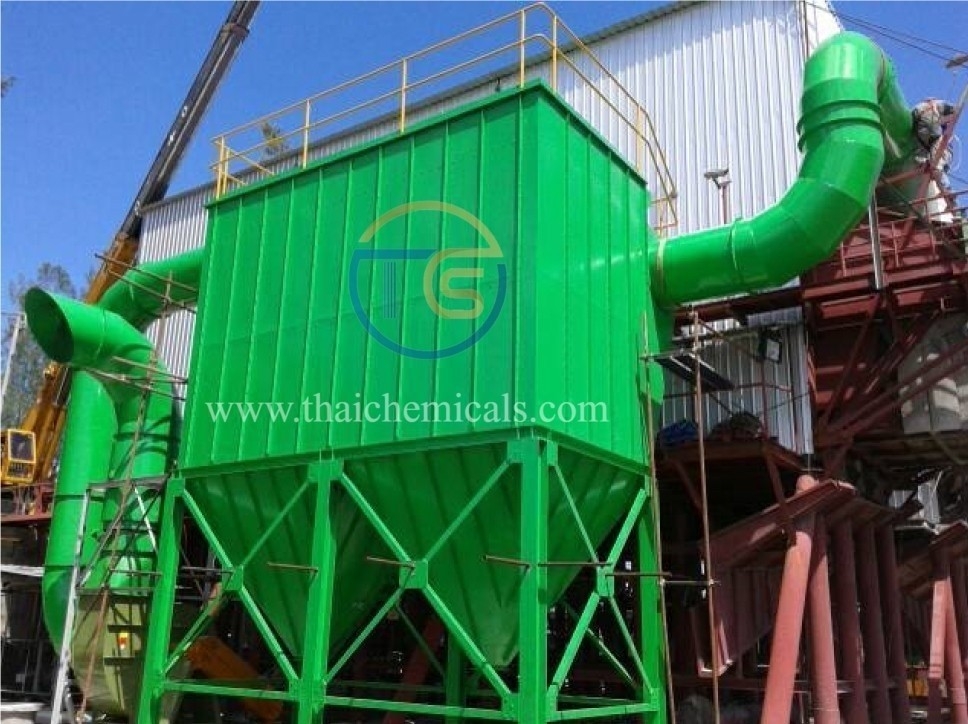

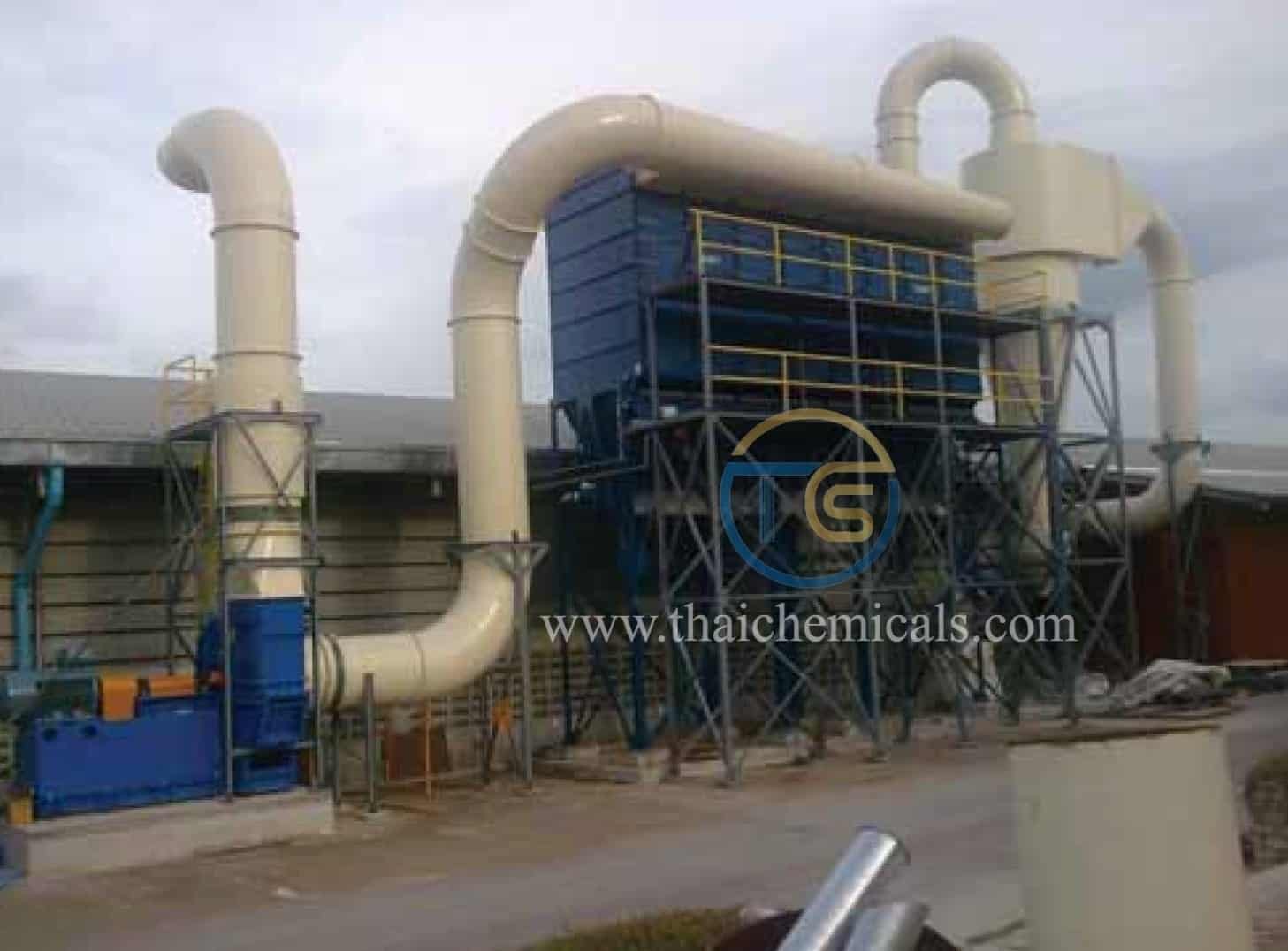

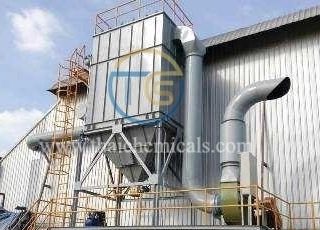

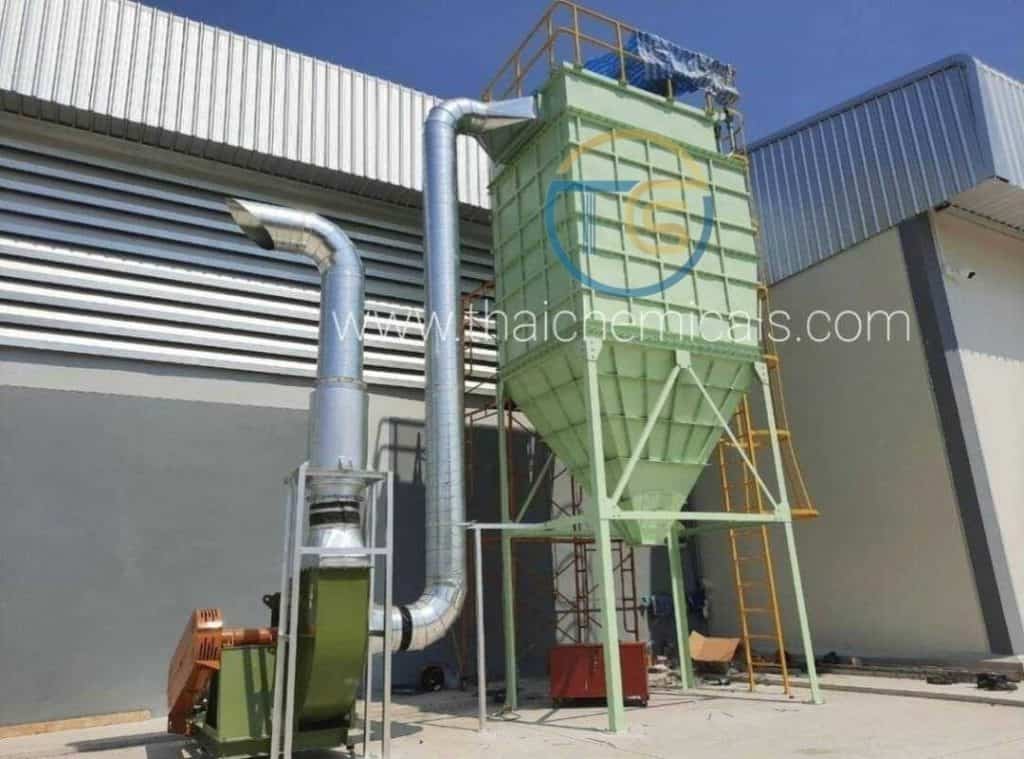

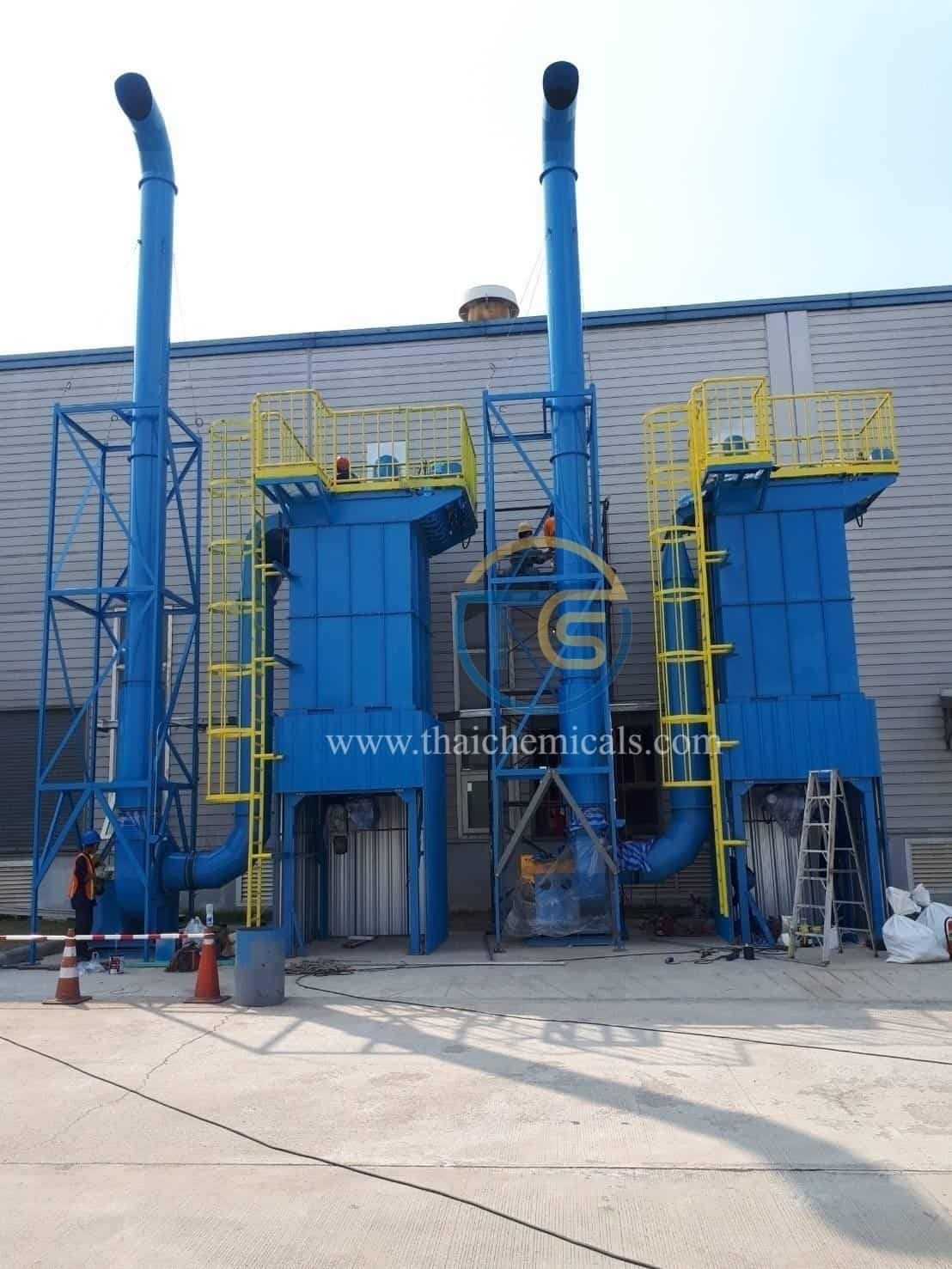

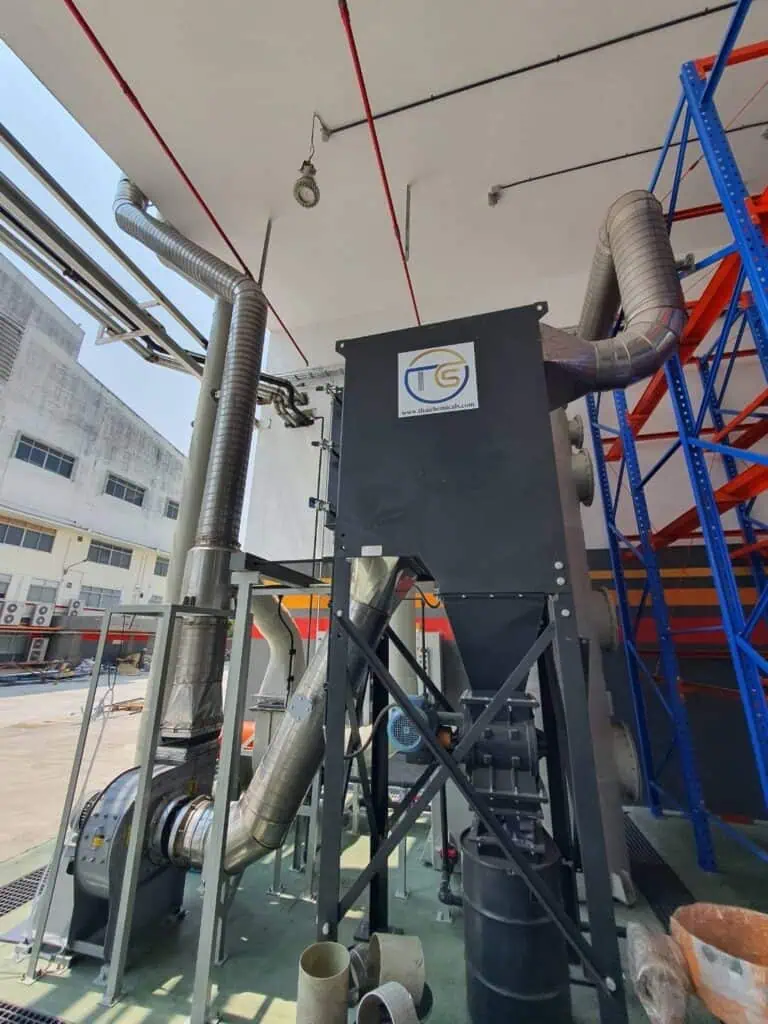

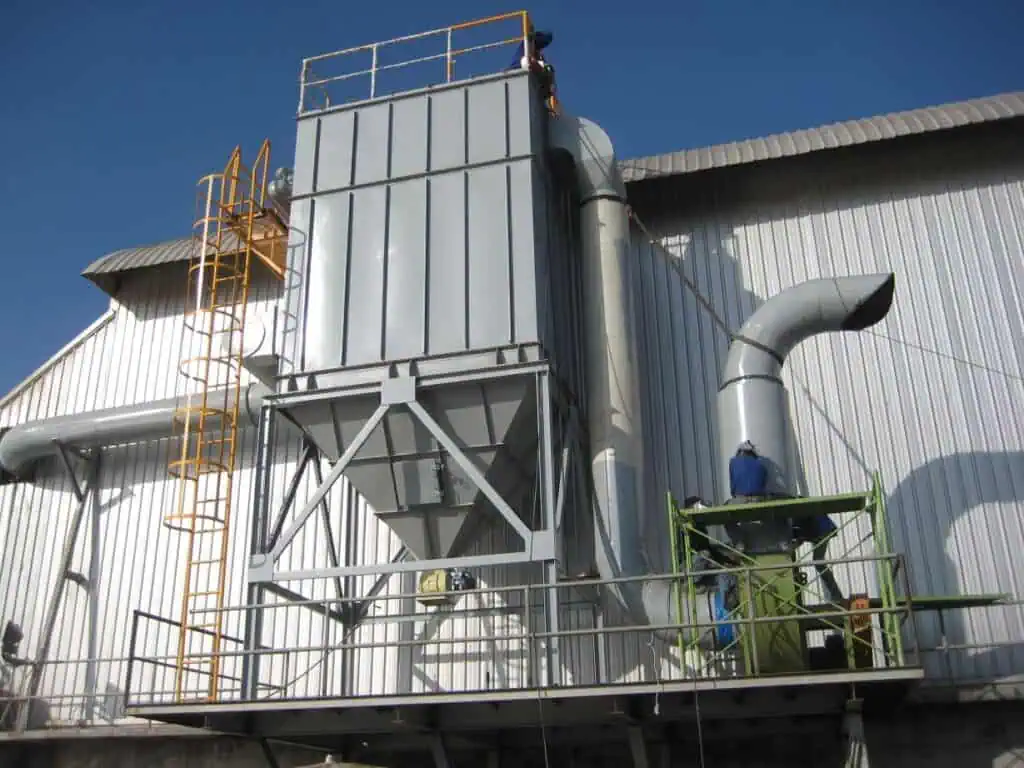

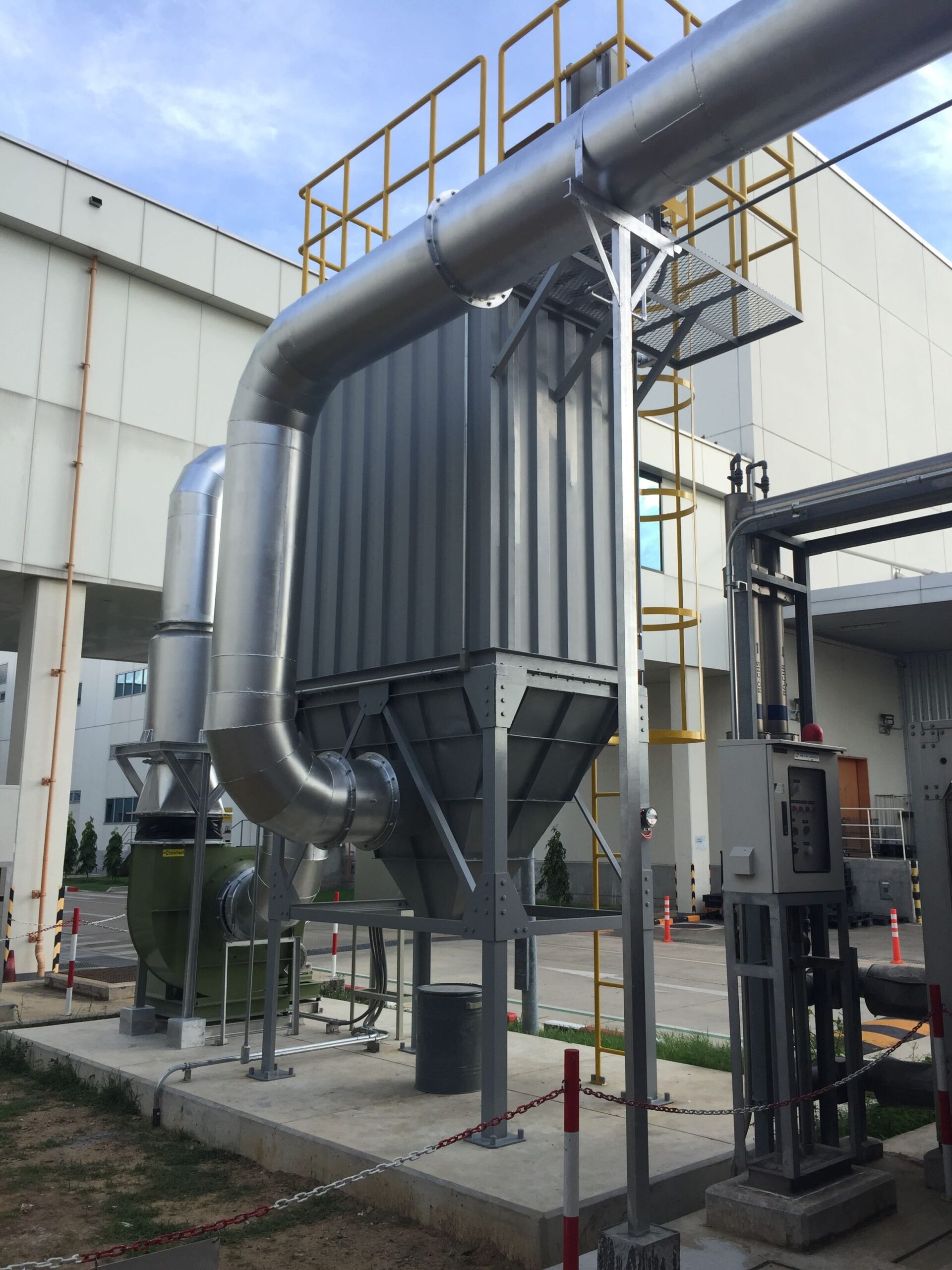

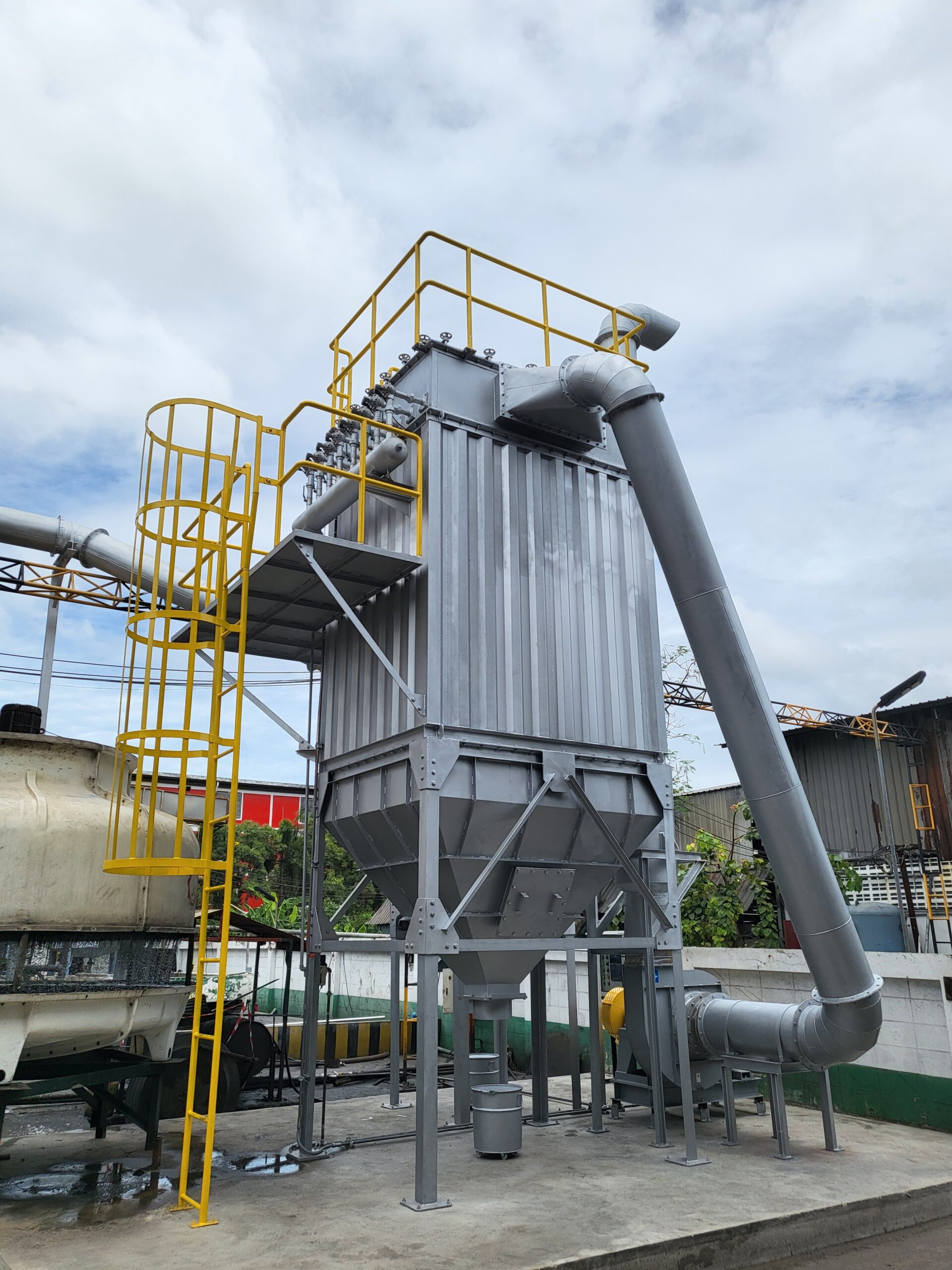

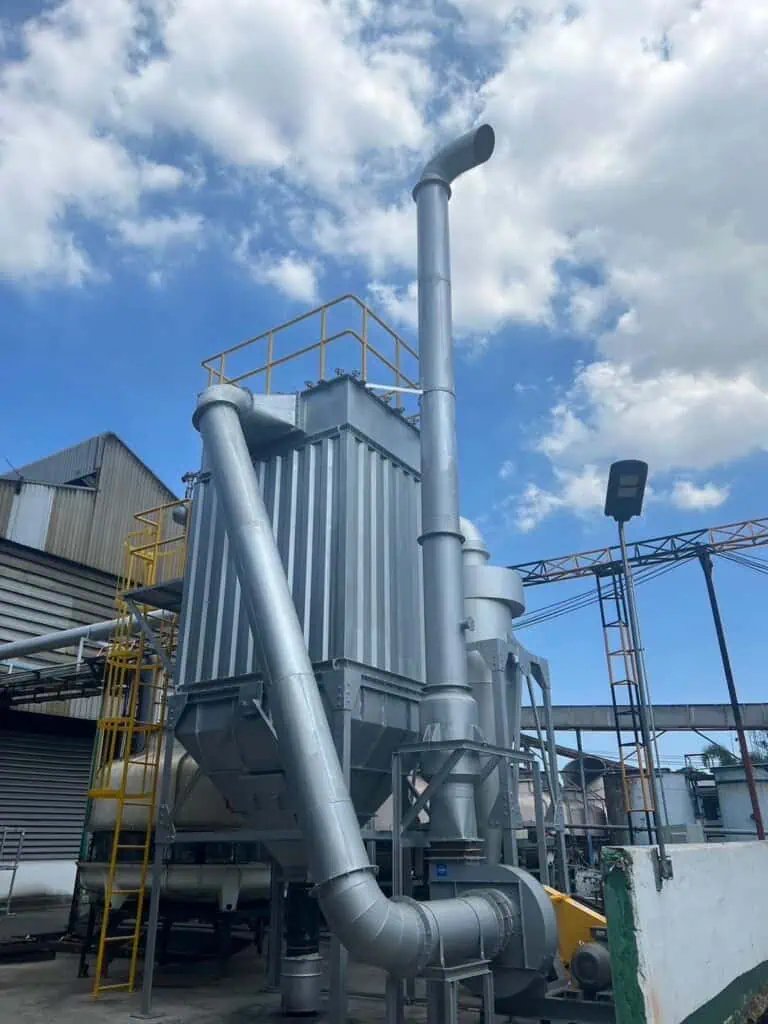

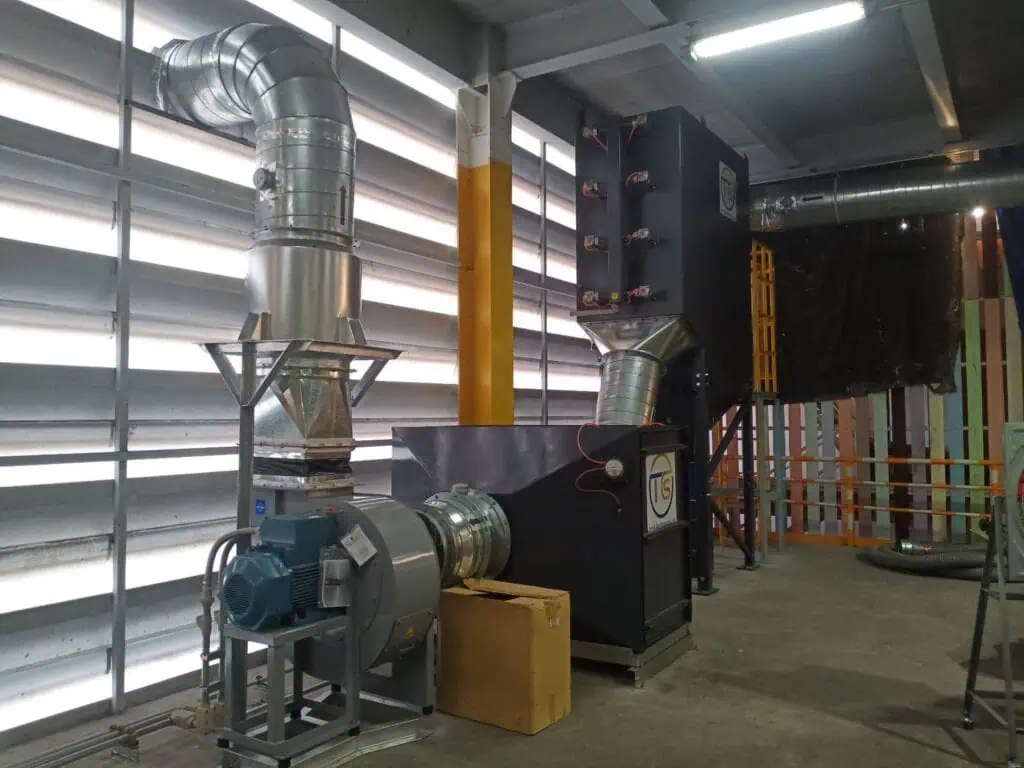

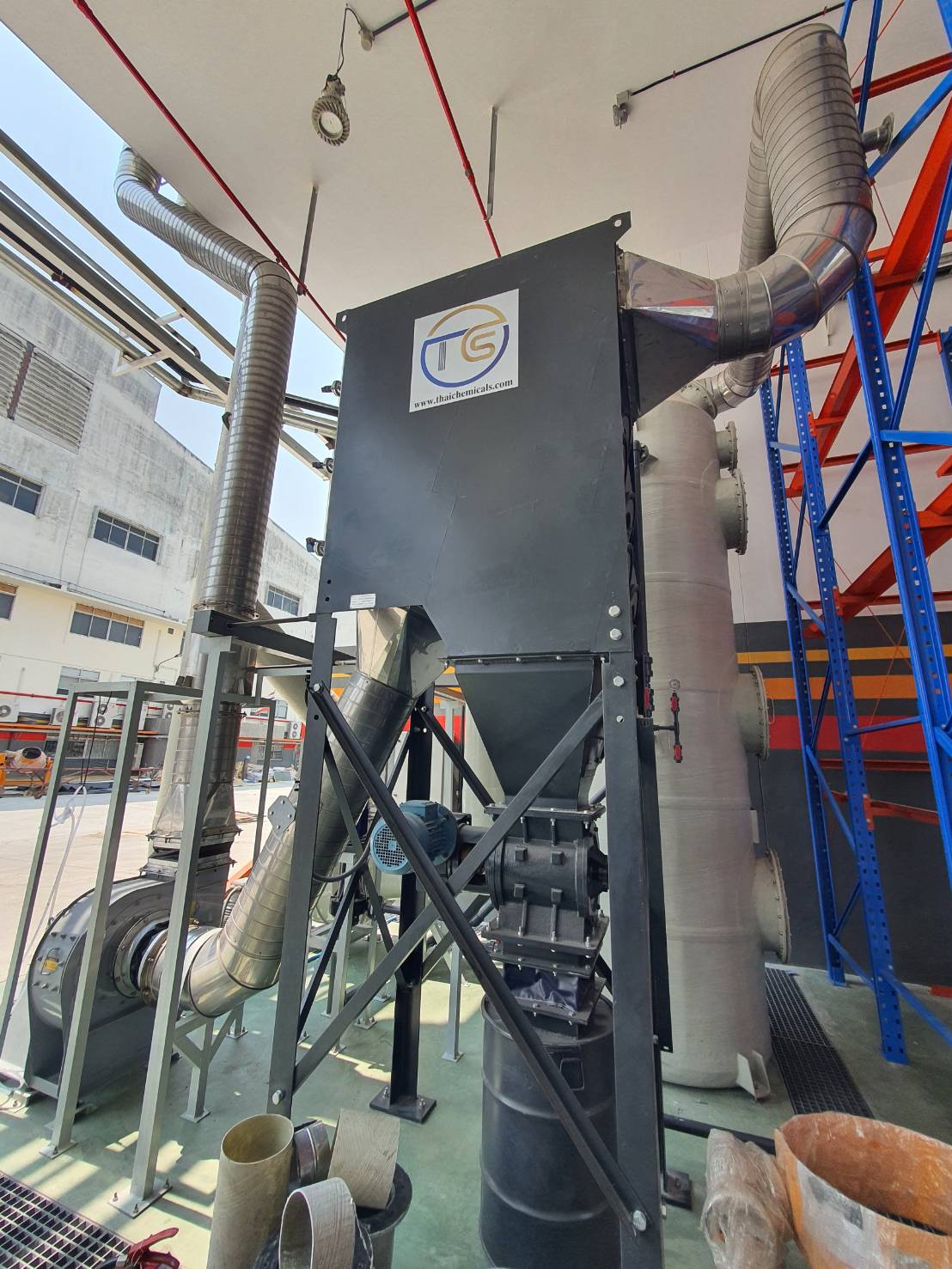

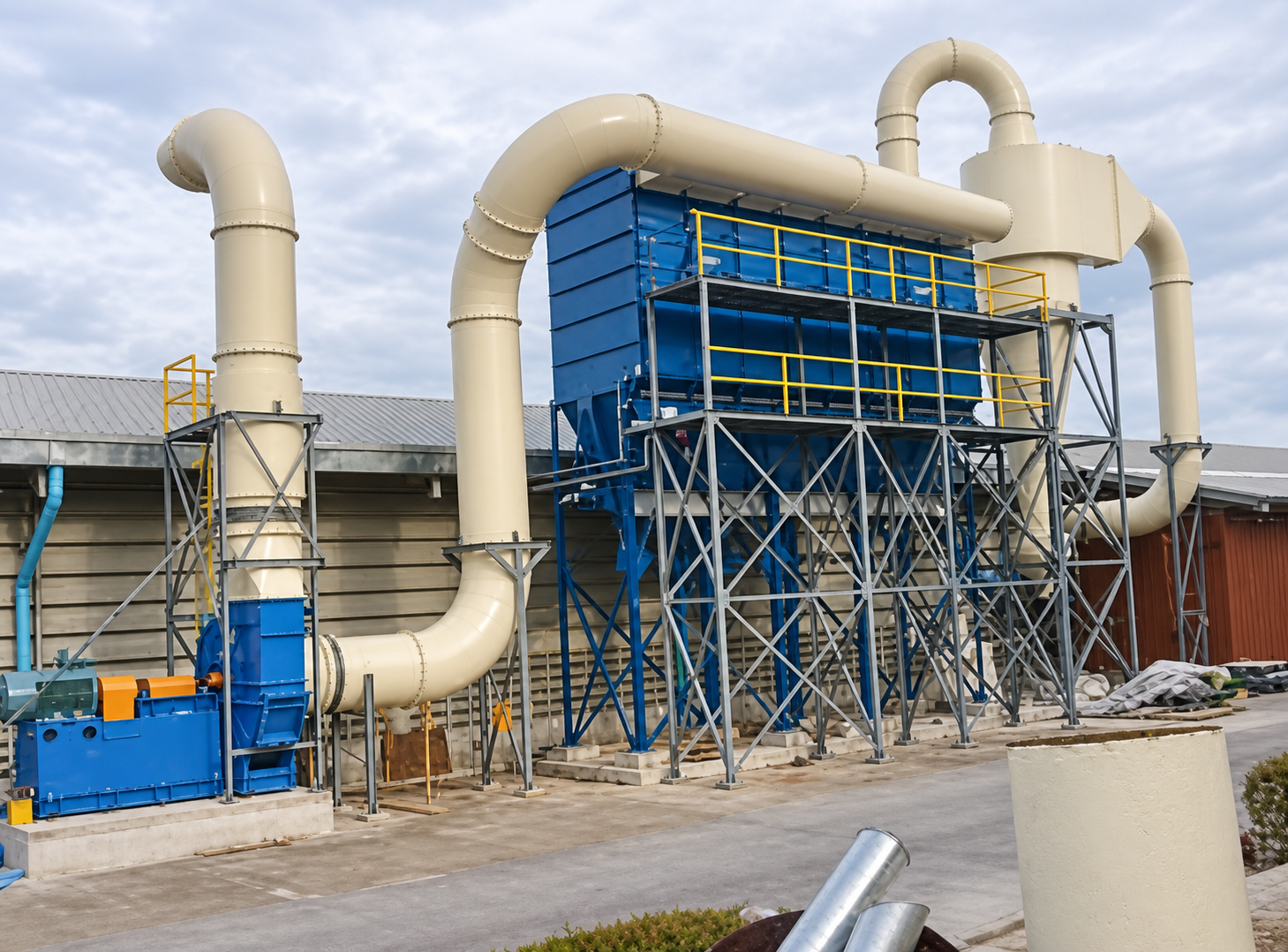

ตัวอย่างโครงการ Dust Collector
ดูผลงานเพิ่มเติม →
ข้อมูลที่ช่วยให้ประเมินระบบได้แม่นยำขึ้น
ข้อมูลกระบวนการ
แหล่งกำเนิดฝุ่น ชั่วโมงทำงาน ลักษณะเครื่องจักร และรูปแบบการเดินเครื่อง
ข้อมูลอากาศ
อัตราการไหล อุณหภูมิ ความชื้น และแรงดันที่จุดดูดหรือในท่อ
ข้อมูลฝุ่น
ชนิด ขนาดอนุภาค ความเข้มข้น คุณสมบัติการติดไฟ และค่าเป้าหมายขาออก
แบบพื้นที่ติดตั้ง
ขนาดพื้นที่ ตำแหน่งระบบเดิม จุดต่อไฟฟ้า จุดทิ้งฝุ่น และทางเข้าบำรุงรักษา
คำถามที่พบบ่อย
Bag Filter เหมาะกับฝุ่นประเภทใด
สามารถประยุกต์ใช้กับฝุ่นได้หลายประเภท แต่ต้องตรวจสอบขนาดอนุภาค ความชื้น ความเหนียว อุณหภูมิ การกัดกร่อน และความไวไฟก่อนเลือกวัสดุถุงกรองและรูปแบบระบบ
ควรเลือกถุงกรองชนิดใด
วัสดุถุงกรองต้องสัมพันธ์กับอุณหภูมิ สารเคมี ความชื้น ขนาดฝุ่น และรูปแบบการทำความสะอาด จึงควรพิจารณาข้อมูลกระบวนการร่วมกันก่อนเลือก
ระบบ Pulse Jet ทำงานอย่างไร
ระบบจะปล่อยลมอัดเป็นจังหวะผ่าน Blow Pipe เพื่อให้ถุงกรองขยายตัวชั่วขณะและสลัดฝุ่นที่เกาะอยู่ให้ตกลงสู่ฮอปเปอร์
ต้องบำรุงรักษาส่วนใดเป็นพิเศษ
ควรตรวจถุงกรอง โครงถุง ระบบลมอัด วาล์ว Pulse Jet ฮอปเปอร์ ชุดระบายฝุ่น พัดลม ซีล และค่าแรงดันตกคร่อมตามรอบที่กำหนด
ข้อมูลใดจำเป็นต่อการประเมินราคา
ควรมีปริมาณลม ชนิดและความเข้มข้นฝุ่น อุณหภูมิ ความชื้น ชั่วโมงทำงาน พื้นที่ติดตั้ง ค่าเป้าหมายขาออก และภาพหรือแบบของจุดดูดเดิม
ส่งข้อมูลหน้างานเพื่อประเมินระบบ Dust Collector
ทีมวิศวกรพร้อมช่วยตรวจสอบชนิดฝุ่น ปริมาณลม อุณหภูมิ และข้อจำกัดพื้นที่ เพื่อเสนอแนวทางที่เหมาะกับกระบวนการของคุณ
